Автоматические воздухоотводчики в умном доме: преимущества и виды

Проблема неравномерного прогрева радиаторов и труб отопительного полового контура связана с завоздушиванием системы. В результате воздух скапливается вверху и экран батареи или участок трубопровода остается холодным, так как горячая вода не может заполнить это пространство. Воздухоотводчик автоматический выпускает скопившийся в контуре воздух и увеличивает площадь поверхности экрана, служащего для теплообмена с помещением.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

  1. Имеет литой латунный корпус.
  2. Уплотнительное кольцо.
  3. Запорный механизм и крышка.
  4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
  5. Жиклер.

Воздухоотводчик на батарее отопления

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

  1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
  2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
  3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
  4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

Схема работы воздухоотводчика

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

Схема отопления с воздухоотводчиком в частном доме

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Если в многоквартирном доме всё еще стоят чугунные батареи, подсоединенные к общей закрытой системе отопления, их оснащают краном Маевского с ручным управлением и сливным патрубком.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Трогает батарею руками

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

  1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
  2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
  3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
  4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
  5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Советы по выбору

Установка автоматического воздухоотводчика – задача, не представляющая сложности любому хозяину дома, но выбор осуществляют с учетом технических параметров и подходящей конструкции корпуса радиаторов, труб.

  1. Радиаторы находятся в незаметных и труднодоступных местах, поэтому при покупке крана Маевского отдают предпочтение модели с ручным управлением.
  2. Выпускное устройство выбирают с отсекающим клапаном. Благодаря его установке при возникновении необходимости снятия, замены или проведения ремонта воздухоотводчик снимают без полного опорожнения отопительной системы.
  3. Если в доме или квартире живут дети, рекомендуют ставить кран, который откручивают отверткой.
  4. Желательно, чтобы корпус был защищен анодированным покрытием от окисления металла.
  5. Выбирают дорогостоящие устройства, которые улавливают даже пузырьки и обладают дополнительными функциями.
  6. Не приобретайте «умные» устройства китайского производства. Они недолговечны, а во время эксплуатации игольчатый клапан заклинивает, пропускают воду. Пластмассовый поплавок не обеспечивает четкой работы воздухоотводчика.

Видео: как спустить воздух из радиатора вручную

Разновидности

Несмотря на единый принцип действия автоматического устройства, конструкция и положение выходящего снизу патрубка в разных моделях располагается:

  • сверху – прямой вариант;
  • со стороны – угловой вариант;
  • боковой вариант для радиаторов.

Воздухоотводчики автоматические

Самая распространенная конструкция устройства для автоматического стравливания воздуха из системы – это модель с прямым патрубком. Особенностью установки является выбор наивысшей точки трубопровода. В большинстве систем горячая вода выталкивает воздух в вертикальные стояки, где устанавливают клапан сброса воздуха.

Если выходящая из радиатора труба с резьбой находится в горизонтальном положении, то присоединяют угловой автоматический воздухоотводчик для отопления.

Вследствие химического взаимодействия алюминиевого покрытия радиатора с разными веществами, присутствующими в горячей воде, появляются воздушные пузырьки. Для их вывода из системы используют радиаторный тип автоматики.

Для удобного обслуживания системы в продажный комплект включают отсекающий клапан механического действия с прорезиненным лепестком. Он представляет собой литой корпус переходника с резьбой, внутри которого находится клапан в виде подпружиненного лепестка. *Грамотная эксплуатация подразумевает, что муфту накручивают перед тем, как установить своими руками воздухоотводчик.

Проверенные модели: топ 5 за 2019 год

В зависимости от выбора резьбового соединения различают два типа устройств: Ду 20 или Ду 15. Популярными производителями на отечественном рынке являются:

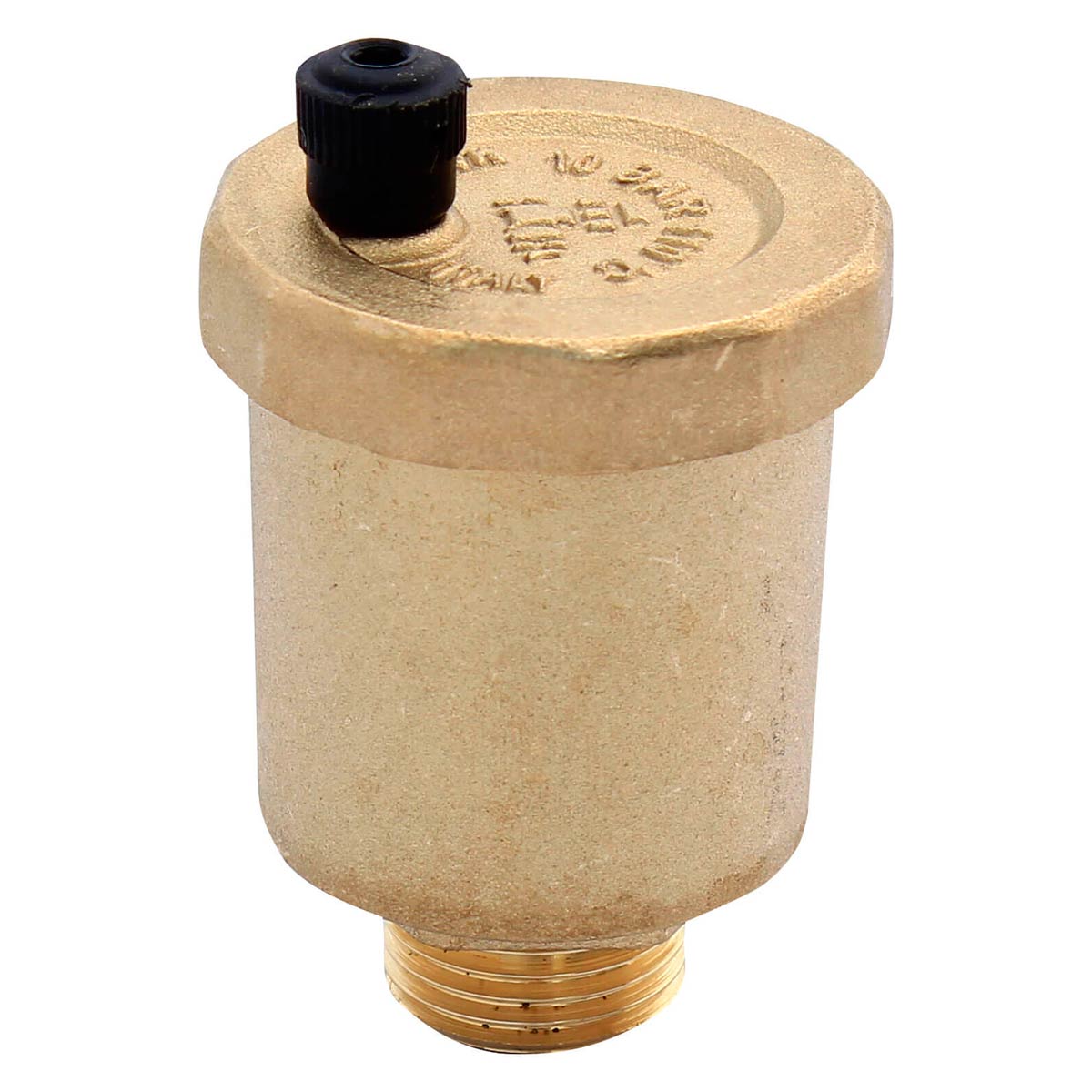

1. Компания Danfoss выпускает марки Wind и Eagle. Представленные модели работают при температуре 120 0 С и максимальном давлении 10 Бар. Отличаются внешним видом, но принцип действия одинаковый.

danfoss_vozdukhootvodchiki

2. Производитель Valtec выпускает устройство VT.502 – Ду 15. Никелированный латунный корпус и рабочее давление 10 Бар приветствуют монтажники, устанавливая прибор в отопительной системе частных домов.

Воздухоотводчик Valtec

3. Популярной является марка Mankenberg. Выпускает компактную модель из нержавеющей стали. Применяется для удаления воздуха, озона при рабочей температуре 80 0 С и давлении 16 Бар.

Mankenberg воздухоотводчик

4. Воздухоотводчик AE 16 SS демонстрирует прекрасные возможности при максимальной температуре 200 0 С и давлении 16 бар.

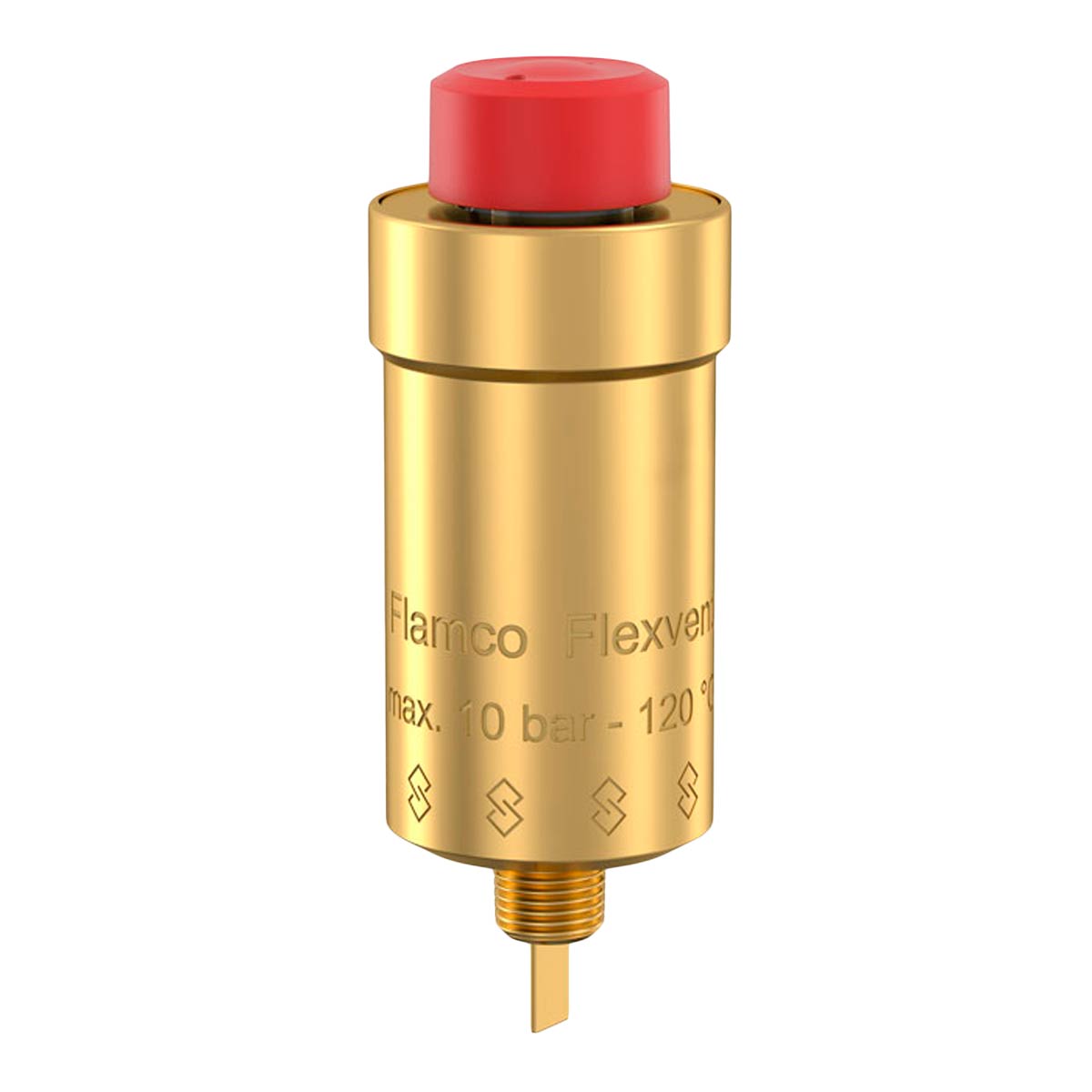

5. Марку прибора, осуществляющего сброс воздуха, Flexvent, Flexvent Super выпускает производитель FLAMCO. Утилизирует воздух из системы при давлении 10 Бар и рабочей температуре 120 0 С.

Flexvent Воздухоотводчик

Правила по эксплуатации

  1. Современные модели устройств оснащают эластичными прокладками, чтобы соединение с радиатором и трубопроводом было эластичным и надежным.
  2. Если наличия прокладки недостаточно, в месте стыка наматывают сантехническую нить или используют льняную паклю и замазку.
  3. Монтаж доступен без приглашения сантехника. Для подсоединения к системе достаточно использовать разводной ключ.
  4. Опытные сантехники рекомендуют ставить воздухоотводчик автоматический, принцип работы которого подразумевает эффективное стравливание воздуха, не со стороны глухой пробки радиатора, а на входной трубе – между радиатором и краном.

Видео: монтаж воздухоотводчика

Установил и забыл: так ли это?

Система «Умный дом» подразумевает наличие разных приборов, которые создают комфорт проживания в доме. Контролирующее устройство периодически требует внимания, несмотря на автономную работу. Со временем воздухоотводчик начинает стравливать не только воздух, но и воду. Игольчатый клапан перестает самостоятельно открываться и закрываться из-за заклинивания поплавка из полимерной смолы. Легкий вес и мягкая текстура сердцевины делают ее уязвимой при малейшем попадании мусора, твердых абразивных частиц.

Без внимания данное обстоятельство может стать причиной затопления.

Какое оборудование сможет его заменить

Автоматическое устройство имеет преимущества, но на старые чугунные радиаторы такие воздухоотводчики не ставят. Самым популярным вариантом замены станет кран Маевского с ручным приводом. Надежность конструкции состоит в том, что внутри корпуса нет подвижных деталей, которые засоряются, ржавеют. Механический вентиль с ручным управлением до сих пор остается востребованным устройством наравне с автоматическими воздухоотводчиками.

Кран Маевского
