Датчики утечки воды своими руками: создаем грамотную защиту от протечек

Содержание

Датчики утечки воды своими рукамираспространенная форма защиты от повреждений водопроводных труб, непредвиденных протечек, бытовых неприятностей, связанных с неисправностью системы подачи воды в квартир или производственном помещении.

Грамотная защита от протечек доступна любому, кто в состоянии смонтировать простую схему. В ней используются детали, знакомые каждому, даже начинающему радиолюбителю или электрику. Низкая стоимость, простая схема и надежность – вот основные принципы такого самодельного устройства.

Затопило

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Интересный факт Идея заимствована из устройства яхтенного оборудования, позволяющего моментально обнаружить протечку в трюме. В ней находчивые изобретатели ловко использовали знания из школьного курса физики – вода и воздух от природы обладают разной электропроводностью. Обнаружить протечку можно с помощью двух электродов, сигнализирующих о замыкании электроцепи.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.
Схема размещения датчиков протечки

Совет: Количество имеющихся в продаже вариантов значительно. Для того, чтобы сделать датчик протечки воды своими руками, лучше выбирать самую простую схему: квартира будет в безопасности, потому что в простом устройстве вероятность погрешностей при сборке минимальна. Если речь идет о более сложном приборе, лучше довериться изготовителям-профессионалам.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Датчик протечки воды

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Какой датчик лучше выбрать для контроля утечки воды

Советы специалистов в этом случае можно встретить самые разные, но уделить внимание следует каждому из элементов схемы. Контроллер лучше выбрать работающий автономно и как следует защищенный от внешних воздействий, с минимальным сроком реагирования на опасность. Есть такие устройства, которые способны работать с разными составляющими системы и при этом иметь резервное питание. Как совместить такие рекомендации с простотой и удобством, необходимым при установке прибора своими руками – нужно подумать. Не покупать первый попавшийся, а хорошо взвесить все параметры. К кранам требования похожие – компактные, простые в обустройстве на нужном месте, с подходящим сечением провода и нужной длиной.

Датчик – работающий от батареек или получающий энергию от контроллера. Чаще советуют покупать беспроводной датчик утечки воды – даже дилетанту под силу установить его в требуемом месте, чего не скажешь о датчиках с проводами.

Классификация систем защиты от протечек

Единой дифференциации, включающей все характеристики, не существует. Защитных систем разработано множество, с использованием разных принципов, систем оповещения, с проводными и беспроводными датчиками, с использованием ультразвука. Даже корпус датчика воды, по материалу изготовления и надежности, тоже может стать основным критерием отбора при составлении классификации.

Типы моделей по способу оповещения

Сигналы могут быть шумовые, или дублироваться при этом световыми (такая система более надежная, особенно, при современных условиях – прослушивании музыки, телевизора, компьютера в наушниках). Индикация может появляться на дисплее устройства, управляющего деятельностью прибора. Можно даже приобрести устройство, сочетающего звуковые сигналы, импульсы индикаторы и отправку сообщения хозяину жилища на мобильное устройство, но для этого нужен GSM-передатчик.

Датчик звуковой протечки воды

Проводные и беспроводные датчики

Беспроводные датчики протечки воды снабжены передатчиком, способным не только фиксировать изменения электромагнитного поля, но и реагировать на них, обеспечивая подачу сигнала на контроллер. Сигнал может модулироваться по –разному у разных производителей, но принцип работ общий. Проводной датчик такой сигнал подает к контроллеру по проводам. Это усложняет процесс монтажа, особенно, если устройство устанавливается самостоятельно.

Виды датчиков их устройство и принцип работы

Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.

Поплавковые устройства контроля уровня жидкости в резервуарах

Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.

Ультразвуковой датчик утечки воды

Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

Электродный датчик утечки воды

Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.

Электродный датчик утечки воды

Емкостной датчик контроля параметров жидкости

Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.

Радарные датчики контроля утечки воды

Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

Датчик гидростатического действия

Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.

Датчик гидростатического действия

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Шаровый кран

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Датчик протечки воды рядом с унитазом

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Как сделать датчик протечки воды своими руками

Принцип сборки будет отличаться, в зависимости от запланированной к установке модели. В любом случае – это сигнализация, которая работает по одному из трех принципов- проводному, беспроводному или более сложному, с регулированием чувствительности.

Проводной самодельный датчик

Можно сделать с использованием простой электрической схемы и сигнального провода, подключённого к блоку управления. Схема работает на замыкании контакта водой.

Беспроводной самодельный датчик простейшей конструкции

Беспроводной работает по тому же принципу, только подачу сигнала обеспечивает энергия, поступающая не по кабелю, а от автономного резервуара.

Более сложная схема с регулятором чувствительности

Может включать в себя несколько датчиков и используется при необходимости контроля более значительной площади. В любом случае, составные элементы конструкции можно приобрести по отдельности в радиомагазине, а схема может быть составлена самостоятельно или подсмотрена у специалистов.

Самодельные сигнализации

Всегда обходятся не в пример дешевле изделий заводского изготовления, не обязательно делать работающие на электричестве – для отдельных надобностей можно применить поплавковые, применить чужие самодельные наработки.

Общие принципы размещения датчиков протечки

Беспроводные датчики протечки воды можно размещать в самых проблемных местах квартиры или дома, поскольку они не связаны с кабелем. С проводными – сложнее – в труднодоступных местах может потребоваться длинный кабель, сигнал от которого слабее. Для небольшого помещения стандартно используется 1-2 датчика.

Наиболее критичные точки прорыва воды

В ванной, туалете, совмещенном санузле и на кухне потенциально аварийные места зависят от способа крепления труб и наличия бытовых приборов. Это – смесители, запорные краны, места соединения – муфты, тройники, шланги, счетчики воды. В старых домах проблемными местами могут стать и батареи отопления. Как правильно размещать датчики

Схема расположения датчиков протечки воды

Правильным считается размещение устройства в местах потенциальной протечки, например, под раковиной, ванной, стиралкой или машиной для мойки посуды. Чем быстрее вода попадет на датчик, тем быстрее сработает запорное устройство и прекратится подача воды.

Типовая комплектация защитной системы

Стандартный набор состоит из контроллера – это основная часть системы – от его надежности зависит вся система оповещения. Шаровых кранов, перекрывающих воду в случае необходимости, обычно берут два – для трубы холодной и горячей воды, если прибор устанавливается в ванной. Необходим проводной и беспроводной датчик.

Электробезопасность систем утечки воды

Любая система, изготовленная профессионалами, предусматривает защиту от поражения электротоком – надежная изоляция, антикоррозийный материал корпуса контроллера, специальная оболочка электропровода.

Обзор и сравнение популярных устройств защиты от затопления

«Стоп потоп Радуга»

Прекрасная отечественная разработка с электронным блоком управления, датчиками и электроприводной запорной арматурой.

«Стоп потоп Радуга» утечка воды

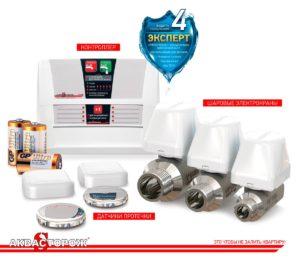

Аквасторож (аквастоп)

Считается безаналоговым защитным устройством, срабатывающим при срыве наливного шланга. Его установка не помешает работе стиральной машинки, но позволит избежать серьезных неприятностей при поломке.

Позиционируется производителем, как три абсолютно: надежно, автономно и безопасно.

Нептун

Автоматически перекрывает воду при протечке, может управляться через смартфон, реализуется в виде готового комплекта или отдельных комплектующих.

Нептун защита от протечки воды

Знаете ли вы, что только электродных датчиков утечки воды существует более пятисот видов. Некоторые из них абсолютно демократичны по стоимости и спасут от более значительных расходов, неминуемых при прорыве трубы, поломке бытового прибора, повреждении сантехнического стыка. Осталось только сделать правильный выбор.
