Качественная организация умных систем открывания для ворот

Умные ворота – очередной шаг совершенствования «Умного дома». Дистанционный контроль входа/въезда на определенную территорию объединяет безопасность и комфорт. Подъезжая к дому, владелец освобождается от необходимости выхода из транспортного средства. Интеллектуальная система оперативно реагирует на перемещения в подконтрольной зоне, а при отсутствии хозяина, играет роль надежного сторожа.

Умные ворота, автоматические

Особенности автоматизации ворот

С распространением частных домовладений, прерогативы промышленных предприятий активно внедряются в быт. Благодаря технологическому прогрессу и распространению частных домовладений, автоматика для ворот своими руками утратила статус фантастики. Вложение средств окупается отсутствием содержания привратников и продлением ресурса оборудования, а видовое разнообразие открывает широкое поле деятельности.

Преимущества для хозяина

Автоматические ворота устанавливаются при въезде на частную территорию или в гараже. Устройство предполагает следующие преимущества:

  • Открытие/закрытие без приложения физических усилий.
  • Дистанционное управление.
  • Контроль посещаемости.
  • Увеличение ресурса.

Последний пункт обоснован работой автоматики, исключающей небрежное обращение с оборудованием.

Перед тем, как установить автоматические ворота необходимо определиться с видом, взвесить финансовые и технические возможности, а также предусмотреть дополнительный функционал.



Особенности автоматики распашных конструкций

Распашные ворота относятся к классике пропускной системы. Пара створок, поворачиваемых внутрь или наружу, надежно предупреждают неправомерное проникновение на частную или государственную территорию. Установка и автоматизация простейшей и распространенной системы сопряжена с определенными нюансами:

  • Открывающиеся створки нуждаются в свободном пространстве.
  • Распашные ворота чувствительны к сильному ветру.
  • Движению створок не должны препятствовать посторонние предметы, снег и пр.
  • Высокая цена электропривода.

Умные ворота, автоматические

Особенности откатных систем

Откатные ворота представлены створкой (створками), которая перемещается продольно с помощью специального механизма. При открывании система не нуждается в свободном пространстве. Основными видами откатных ворот являются:

  • рельсовые. Представлены створками, которые перемещаются по установленному на проезжей части рельсу. Относительная простота конструкции омрачается необходимостью в постоянном уходе – очистки направляющей от снега и грязи. Кроме этого, для монтажа рельса требуется идеально ровная поверхность;
  • подвесные. В таком варианте направляющая располагается над въездом. Подвешенная створка перемещается на роликах. Надежная система имеет ряд недостатков. Для мощных ворот требуется усиленная направляющая. Подвесной вариант ограничивает проезд транспортных средств по высоте.
  • консольные. В таком варианте несущая балка (балки) располагается сбоку. Проезжая часть полностью освобождена от препятствий. При перемещении торец створки находится в подвешенном состоянии либо опирается на ролики. Практичная конструкция отличается сложностью установки.

Умные ворота, автоматические

Виды автоматики ворот у гаража

Из-за ограниченности свободного пространства распашные гаражные ворота постепенно вытесняются более практичными системами:

  • секционные. Представлены полотном, разделенным на секции. Перемещаются по вертикали. Механизм и автоматика располагаются под потолком, туда же при открывании прячутся ворота.,

Секционные ворота у гаража

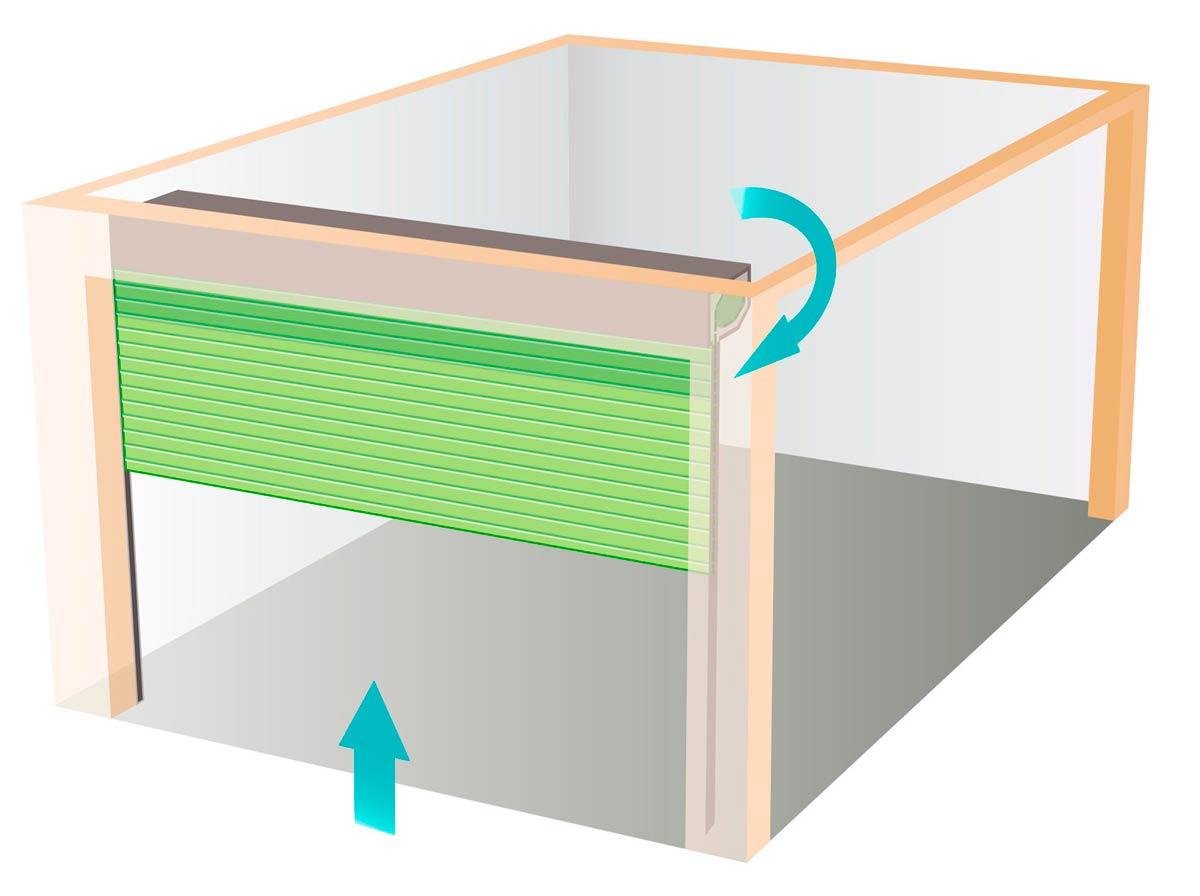

  • роллетные. Полотно разбито на узкие, соединенные между собой, подвижные секции. При открывании накручиваются на барабан, установленный в коробе под потолком. Отлично подходят для гаражей с невысокими потолками. Выделяются простотой монтажа.

роллетные ворота у гаража

  • подъемно-поворотные. Сделаны в виде цельного полотна, которое при открывании поворачивается и уходит под потолок.

подъемно-поворотные ворота у гаража



Создаем умные ворота своими руками

Чтобы создать умные ворота можно воспользоваться готовыми промышленными комплектами или сделать их самостоятельно. Однако во втором варианте отдельные элементы автоматики все же придется докупать. При этом, автоматизировать можно уже имеющуюся конструкцию или сделать все с нуля.

Процесс начинается с определения вида ворот и требований, предъявляемых к системе. Затем:

  1. подбирается механизм привода. При этом учитывается вес, площадь створок, а также интенсивность работы. Перед тем, как установить автоматику на распашные ворота, рекомендуется ее рассчитать с запасом в 30–40%. Устройство должно быть стойко к негативным факторам окружающей среды и выдерживать значительные перепады температур.
  2. устанавливается основа. Петлевые столбы и приводы усиливаются стальной полосой, после чего на них устанавливаются остальные элементы. Для прокладки кабелей используются заранее уложенные трубы или лотки. Для сборки конструкции используется ровная площадка. Первыми собираются посты створок, на которые впоследствии крепится привод. Собранная рама проверяется на геометрию. Собранные створки навешиваются на петлевые столбы. При выборе петель следует обратить внимание на возможность их регулировки.
  3. монтируется автоматика. Поскольку на приводные кронштейны оказывается повышенная нагрузка, они крепятся с помощью сварки. Устанавливаются электроприводы, провода от которых соединяются с блоком управления. Последний располагается на столбе ворот во влагозащищенном ящике.
  4. проверяется подвижность конструкции. Створки должны перемещаться вручную без особых усилий.
  5. настраивается автоматика. Необходимо настроить концевые положения, задать логику и прописать пульт ДУ.

Для проверки автоматики система несколько раз открываются и закрываются. Движение створок должно быть плавным и не сопровождаться посторонними шумами.

Чтобы избежать проблем с открыванием ворот при отключении электричества, необходимо предусмотреть механизм ручной разблокировки.

Автоматизация откатных ворот своими руками представлена на видео:

Основные критерии выбора автоматических механизмов

Выбор автоматики для умных ворот зависит от:

  • вида конструкции;
  • массы створок;
  • климатических условий;
  • интенсивности работы.

Подбирая автоматику, необходимо обратить внимание на производителя и качество фурнитуры. Интенсивная работа на открытом воздухе не гарантирует длительного ресурса дешевых изделий.

Какие датчики установить на умные ворота

В простейшем варианте для управления автоматическими воротами используется две кнопки, с помощью которых отдаются команды открывания/закрывания. Конструкция оснащается концевиками, которые отключают электропривод, когда створки достигают крайних положений.

Автоматическое открытие также может производиться с помощью пульта дистанционного управления. Кроме этого, в умных воротах используется ИК датчик и фотоэлементы. Инфракрасный датчик реагирует на приближающееся транспортное средство и отдает команду к открыванию.

Фотоэлемент, как датчик для автоматических ворот, предупреждает несчастные случаи и повреждение системы. При нахождении на пути створок посторонних предметов и объектов он останавливает движение.

Возможность синхронизации с умным домом

Автоматические ворота легко синхронизируются с оборудованием «Умного дома». Этот блок управления оснащается WI-FI или GSM приемником. Для управления системой используется смартфон или другой гаджет. Связанная с интернетом система позволяет управлять воротами с любого расстояния. При этом открывается возможность создания сценариев и удаленного наблюдения за открыванием/закрыванием ворот. Установленная на въезде видеокамера позволяет дистанционно наблюдать за въезжающими транспортными средствами.

Контроллер умного дома

Лучшая автоматика: обзор 5 систем проверенных временем

Рынок автоматики для ворот достаточно широк. К числу наиболее популярных производителей относятся компании Miller Technics, Rotelli, Edinger, Came, Roger Technology и др. Топ 5 лучших устройств представлены моделями:

  • MILLER TECHNICS 1000. Модель для откатных ворот. Отличается простотой монтажа и длительным гарантийным сроком работы (10 лет и более). В комплект входит 4-х канальный пульт ДУ, фотоэлементы безопасности и GSM-модуль.

MILLER TECHNICS 1000

  • Rotelli Premium 1100 LUX. Устанавливается на откатные ворота. Идеальное соотношение цены и качества. Комплект включает мощный металлический мотор-редуктор, который гарантирует длительный ресурс. Для управления используется миниатюрный 2-х канальный пульт дистанционного управления и GSM-модуль.

Rotelli Premium 1100 LUX

  • Edinger E4 LUX. Модель на распашные ворота со створками до 3-х метров. Содержит два электропривода. Команды отдаются с помощью пульта –брелока либо со смартфона, сопряженного с GSM-модулем.

Edinger E4 LUX

  • Rotelli MT 400 LUX. Модель, предназначенная для распашных ворот. Отличается надежной защитой блока управления. Работает от 4-х канального пульта дистанционного управления или посредством GSM-модуля.

Rotelli MT 400 LUX

  • САМЕ BX-400 BASE. Модель для автоматизации откатных ворот весом до 800 кг. Оснащена енкодером для контроля движения. Для управления применяются беспроводные устройства серии Rio.

САМЕ BX-400 BASE

Неисправности и их  решение

НеисправностьПричинаДействия
Ворота не реагируют на команды. Двигатель молчитНарушение в электропроводке ли системе управленияПроверяется подача электропитания, двигатель, соединение проводов, связь между пультом управления и приемником
Двигатель включается, но ворота остаются без движенияПотеря зацепа между редуктором и зубчатой рейкойПроверяется шпонка ведущей шестерни и целостность редуктора. Неисправная деталь заменяется, после чего производится регулировка подвижной системы
Ворота перемещаются рывками, слышны посторонние звукиСмазкаНеобходимо обновить смазку редуктора и подвижных частей
При открывании/закрывании створки не доходят до конечного положенияКонечный выключательПосле проверки работоспособности концевика необходимо его заново отрегулировать
После начала движения ворота резко возвращаются в исходную точкуПроблемы с фотоэлементамиНеобходимо проверить, что на пути фотоэлемента нет посторонних предметов.
